Une goulotte d’alimentation posée le long d’un plan de travail de cuisine doit répondre à deux contraintes simultanées : acheminer les conducteurs électriques vers les prises du petit électroménager, et disparaitre visuellement dans la crédence. La difficulté réside moins dans la fixation elle-même que dans le respect des hauteurs normatives et le dimensionnement du chemin de câbles par rapport au nombre de prises raccordées.
Hauteurs normatives des prises cuisine et impact sur le tracé de la goulotte
La plupart des guides de pose détaillent la découpe et le collage du profilé PVC. Peu d’entre eux précisent à quelle hauteur exacte ce profilé doit passer pour que les prises qu’il alimente restent conformes à la norme NF C 15-100.
A lire également : Les dernières actualités incontournables pour tous les passionnés d'animaux
Les prises destinées au petit électroménager doivent se trouver au moins 8 cm au-dessus du plan de travail. Pour un plan standard posé à 90 cm du sol, cela place la goulotte entre 95 et 115 cm du sol environ, selon que la prise est en partie basse ou haute de la crédence.
La prise de la hotte constitue un cas à part : elle doit être installée à minimum 1,80 m du sol et reste la seule autorisée au-dessus de la zone de cuisson. Toute prise est formellement interdite directement au-dessus de l’évier ou de la plaque.
A découvrir également : Comment distinguer une angine blanche d'une angine rouge : symptômes et conseils clés
Avant de tracer le parcours de la goulotte, il faut donc cartographier les zones d’exclusion (aplomb de la plaque, aplomb de l’évier) et reporter les hauteurs minimales sur le mur. Le tracé horizontal de la goulotte suit ensuite la ligne la plus haute commune à toutes les prises prévues, ce qui évite les décrochés verticaux disgracieux.
Pour bien comprendre comment installer une goulotte d’alimentation cuisine avec des prises intégrées, cette logique de hauteur doit être posée avant tout perçage.
Comparatif des sections de goulotte selon le circuit cuisine
La révision de la norme NF C 15-100, publiée fin août 2024, impose 6 prises maximum par circuit de prises cuisine en 2,5 mm². Ce plafond conditionne directement la section intérieure utile de la goulotte : plus le nombre de conducteurs augmente, plus le profilé doit être large pour éviter l’échauffement et permettre le passage sans contrainte mécanique.
| Configuration du circuit | Section des conducteurs | Nombre max de prises (norme 2024) | Largeur de goulotte recommandée |
|---|---|---|---|
| Circuit prises cuisine dédié | 2,5 mm² | 6 | 40 x 40 mm minimum |
| Circuit prises plan de travail (ilot séparé) | 2,5 mm² | 6 | 40 x 40 mm minimum |
| Alimentation hotte (circuit spécialisé) | 1,5 mm² | 1 | 20 x 20 mm suffisant |
| Alimentation plaque de cuisson | 6 mm² | 1 | 60 x 40 mm ou passage indépendant |
En revanche, une goulotte unique qui regrouperait le circuit prises et le circuit spécialisé de la plaque nécessite un profilé nettement plus large, souvent au-delà de 60 mm. Ce choix reste possible mais rend la goulotte très visible sur la crédence.
Goulotte sur crédence ou encastrée dans le plan de travail : deux approches comparées

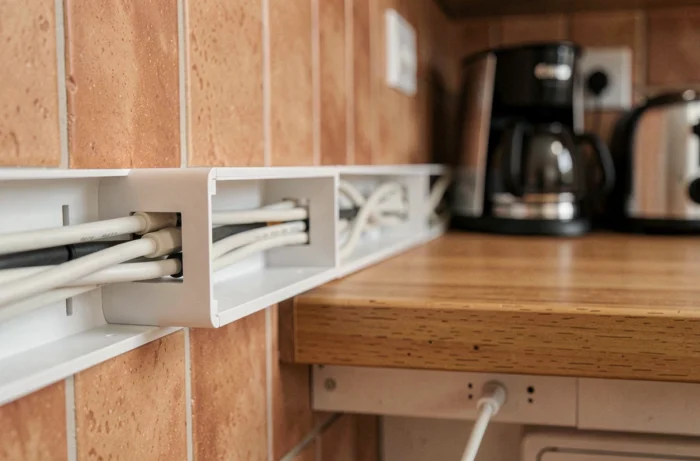

Le montage en saillie sur la crédence est le plus courant en rénovation. Le profilé PVC se colle ou se visse sur le carrelage, les prises sont montées en saillie dans des cadres adaptés. Le résultat est fonctionnel, mais le relief de la goulotte reste perceptible, surtout dans les cuisines aux lignes épurées.
L’intégration dans le plan de travail représente une approche différente. Des systèmes de goulottes affleurantes, parfois appelés blocs prises escamotables, se logent dans une découpe pratiquée à l’arrière du plan. Les prises apparaissent en surface et les câbles cheminent sous le plateau jusqu’au mur.
- En saillie sur crédence : pose rapide, coût réduit, accès facile pour modification ultérieure. Le profilé reste visible.
- Encastré dans le plan de travail : rendu visuel net, mais découpe irréversible du plan et difficulté d’accès aux conducteurs en cas de panne.
- Mixte (goulotte basse le long de la plinthe + remontée verticale derrière le plan) : masque la majorité du parcours, compatible avec un ilot central alimenté par le sol.
Le choix dépend du matériau du plan de travail. Un stratifié se découpe facilement. Un plan en pierre ou en quartz exige un outillage spécifique et ne pardonne pas l’erreur de mesure.
Cas particulier de l’ilot central
L’alimentation électrique d’un ilot impose un passage de câbles par le sol, souvent sous chape ou dans un fourreau encastré. La goulotte intervient alors uniquement à la remontée verticale, à l’intérieur du caisson de l’ilot, pour distribuer les prises sur le plan de travail. Le parcours sous le sol ne relève pas de la goulotte mais du conduit encastré, ce qui implique un circuit distinct tiré depuis le tableau.
Erreurs de dimensionnement qui compliquent la pose en cuisine
La première erreur fréquente consiste à choisir une goulotte trop étroite en pensant gagner en discrétion. Avec la limite de 6 prises par circuit en 2,5 mm², deux circuits distincts sont souvent nécessaires pour couvrir l’ensemble du plan de travail. Faire passer deux jeux de conducteurs dans un profilé sous-dimensionné rend le clipsage du couvercle difficile et crée des points de contrainte sur l’isolant des câbles.
La deuxième erreur porte sur la fixation. Le collage seul ne suffit pas sur un carrelage de crédence soumis à la chaleur dégagée par la plaque de cuisson ou le four. Les variations de température finissent par décoller l’adhésif. Un vissage tous les 30 à 40 cm, combiné à un point de colle entre les vis, garantit une tenue durable.
La troisième erreur concerne la séparation des courants. La norme impose de séparer les conducteurs de puissance (circuits prises) des câbles de communication (réseau, téléphone). Si la cuisine intègre une prise RJ45 pour un écran ou un assistant vocal, un compartiment séparé dans la goulotte ou un second profilé dédié est obligatoire.
La tolérance d’application de la révision 2024 de la NF C 15-100 court jusqu’au 23 août 2025. Toute installation réalisée après cette date devra respecter intégralement les nouvelles limites de circuits, y compris dans le dimensionnement des goulottes. Anticiper ces contraintes dès la phase de tracé évite de devoir tout reprendre quelques mois plus tard.
